Acra的网络交换机产品专门为满足飞行试验设备网络的特定需求而开发。源自电路开关设计中的确定、可靠和快速的功能,可消除网络中的数据包丢失的情况。数据采集单元的以太网数据输出可提前确定,不存在自适应或动态开关的情况。确定性的数据采集和数据传输有助于保障系统的一致性。

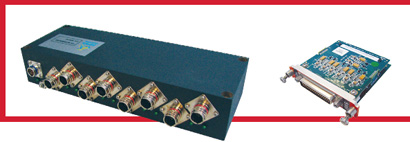

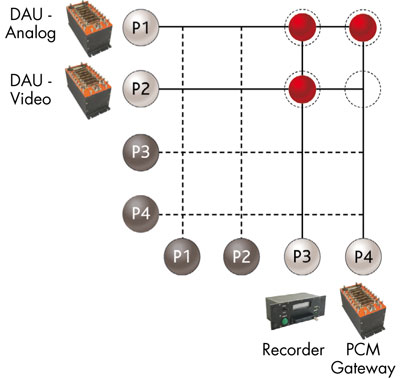

网络交换机的紧凑加固型结构适用于航空环境的极端条件下,它的不间断供电功能避免了因启动而造成的延时和因断电而造成的数据丢失。Xbar结构有助于数据的灵活转发和过滤配置(如向多个地址发送数据以实时监测、记录和传输)。所有的管理型交换机包括嵌入式IEEE 1588主交换机均可分发PTP(精确时钟协议)包,保证全系统的数据一致性。对SNMP(简单网络管理协议)的支持允许用户配置交换机并查询健康与状态信息。
特性
● 消除数据包丢失
● 保证数据流量
● 紧凑加固型结构
● 上电即工作
● 硬件或软件均可配置路由
● 基于开放的标准和协议
● IEEE 1588 PTP公开协议
● 加固型MightyMouse连接器
● 存储和转发的交换架构
● 集成GPS和数字IRIG-B(仅主交换机)
● 支持SNMP
● LRU或KAM-500模块变量可用
交换机 | 端口 | 千兆 | 数据采集单元 | 聚合口 | 分接 | 过滤 | 主时钟 | 构成 |
---|---|---|---|---|---|---|---|---|
NET/SWI/001 | 8 | - | 7 | 1 | - | - | - | LRU |
NET/SWI/003 | 8 | Y | 1 -- 7 | 1 -- 7 | Y | Y | Y | LRU |
NET/SWI/005 | 16 | Y | 1 -- 15 | 1 -- 15 | Y | Y | Y | LRU |
KAD/SWI/101 | 4 | - | 3 | 1 | - | - | - | 模块 |
KAD/SWI/102 | 4 | - | 2 | 2 | - | - | - | 模块 |
