三维测试数据的数字图像关联和点跟踪算法

软件简介:

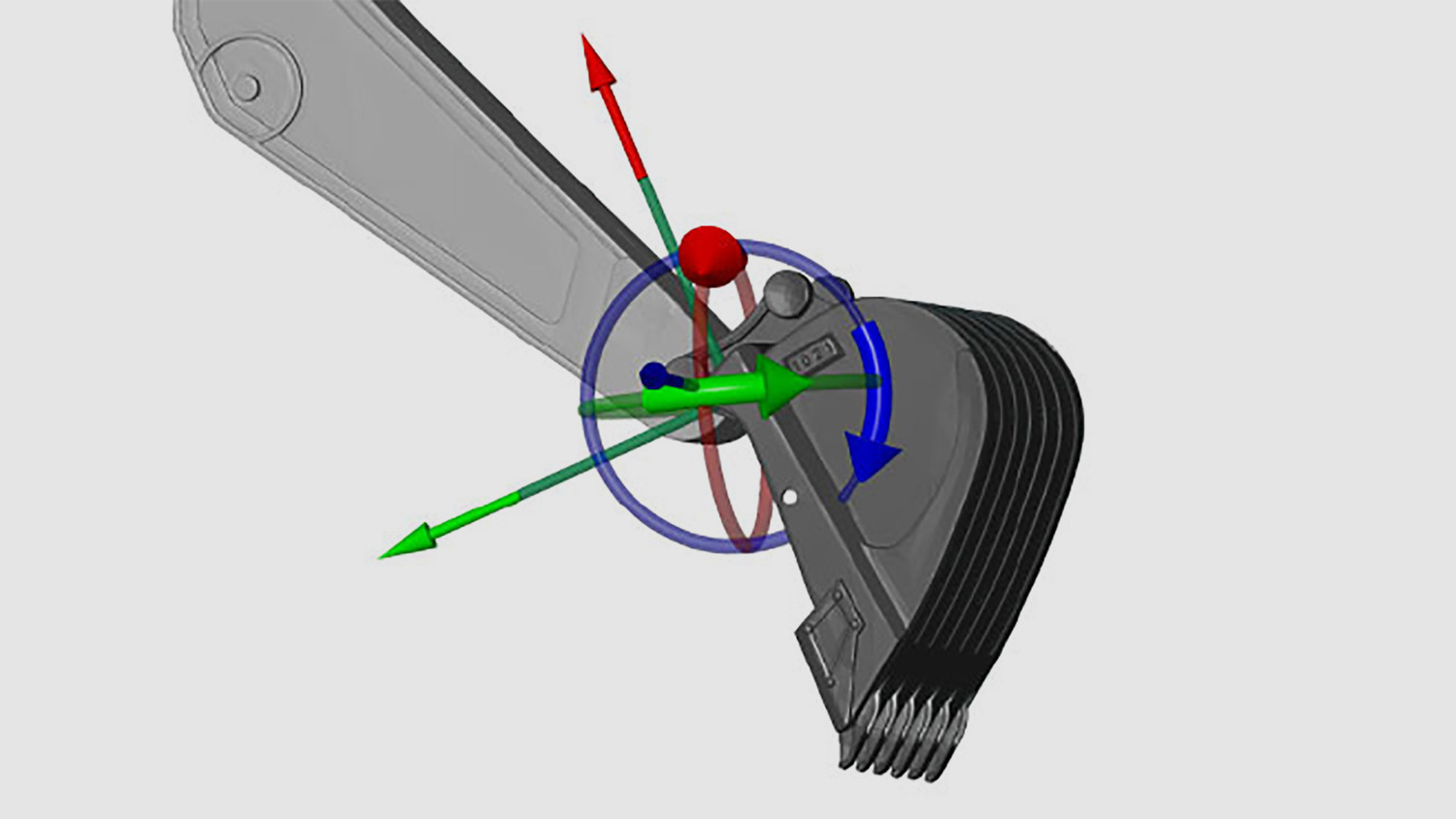

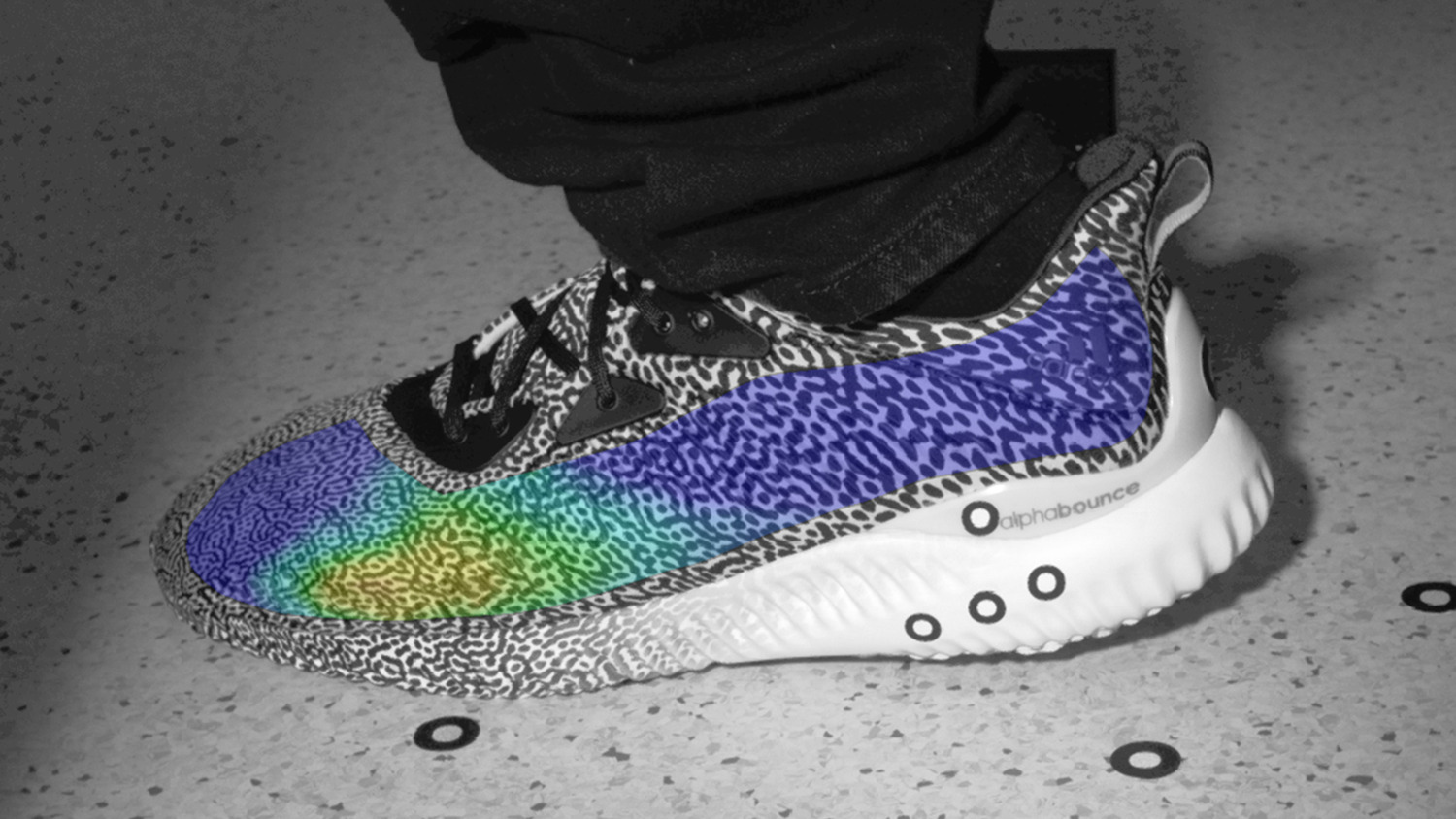

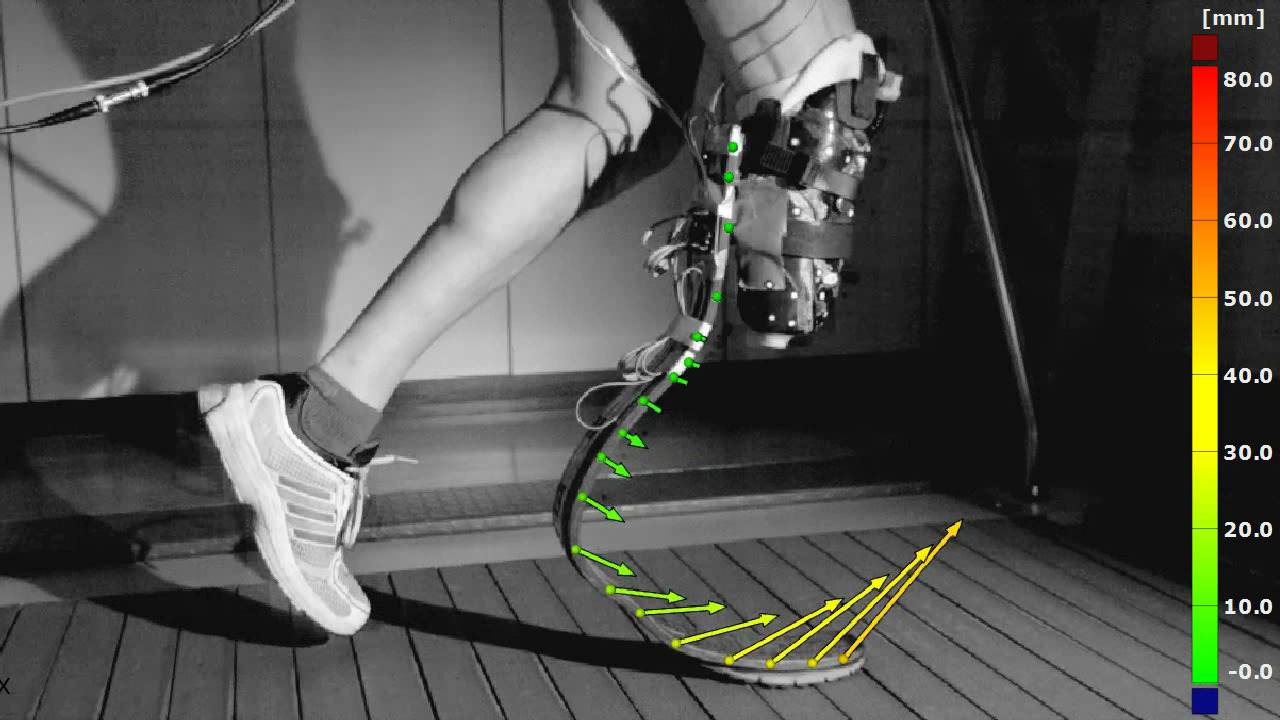

    GOM Correlate Pro软件,可从图片和动态影像资料中获取测量数据。此类视频可以准确记录动态过程,提供个体分析,用于之后对特定目标进行评估。这款软件可以分析应变、位移、速度、加速度、旋转、角度和角度变化等等。GOM Correlate Pro采用数字图像相关技术和点跟踪算法,以亚像素级精度测量三维坐标,并跟踪它随时间发生的变化。软件还可以捕捉和评估三维空间里的运动和变形。广泛应用于各个行业遍及材料力学、结构力学、破坏力学、冲击力学、振动力学、微纳米力学、生物力学、疲劳及可靠性等。从材料测试到结构试验,从毫米级上至百米级尺度,无论金属、非金属、复合材料、建筑结构等均可测量。


解决传统测量手段痛点:
    目前获取应变的常规手段是贴应变片等获取该点应变数据。这种传统方式有明显缺陷:(1)只能测定结构有限个点的有限个方向的应变,不能测量全场应变;(2)自身有一定尺寸,难以测定局部、细节处的应变,无法测量毫米尺度目标应变分部;(3)随时间变化的动态测量,精度会下降;(4)不适合表面不规则时的情形;(5)应变片的粘贴位置根据有限元计算结果或者经验,不能精确找到应变热点。这些不足,均能在
三维测试数据的数字图像关联和点跟踪算法得到解决。


技术工程师联系方式


ARAMIS

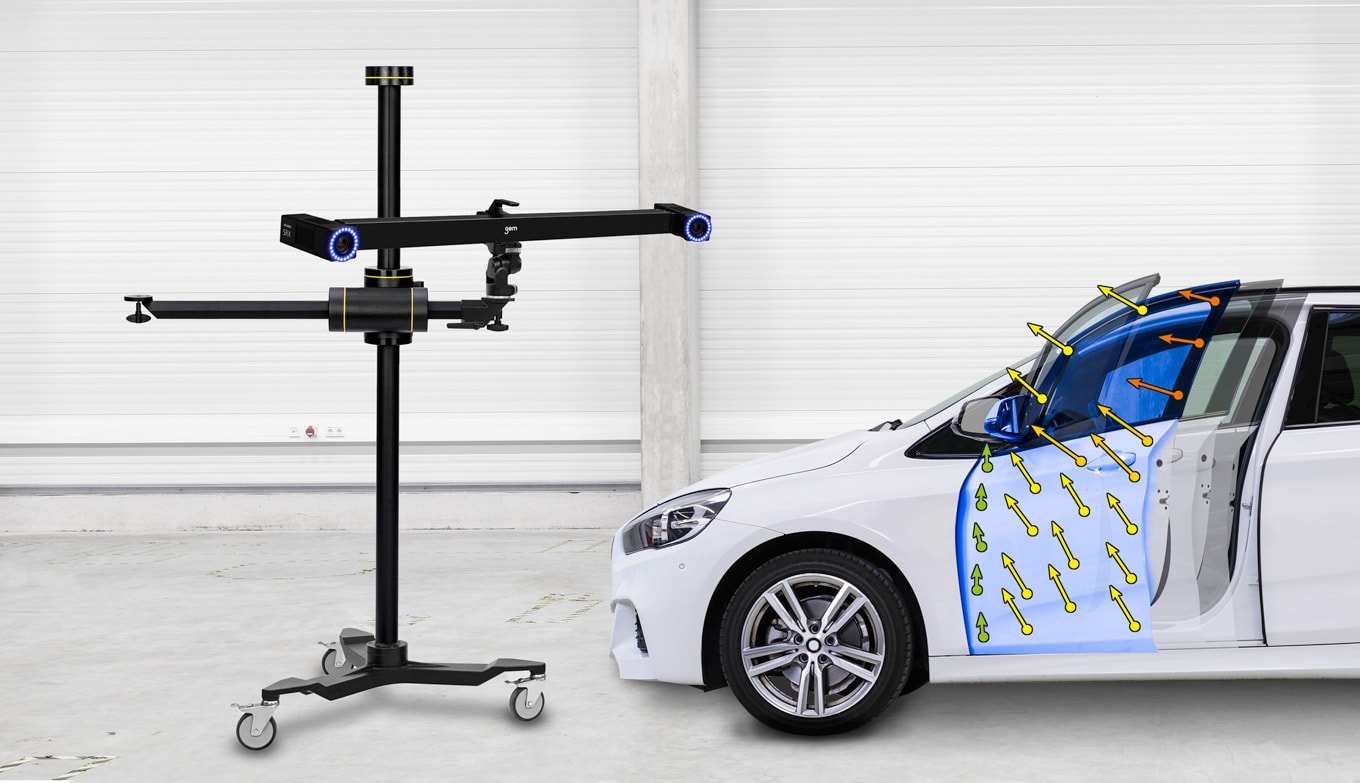

    在使用三维测试数据的数字图像关联和点跟踪算法进行非接触式全场高速应力分析过程中,需要借助到硬件系统ARAMIS。ARAMIS由两台Phantom高速摄像机、一套(激光或LED可选)光源系统、专用双目三脚架、一台移动控制终端和其他辅助配件组成。

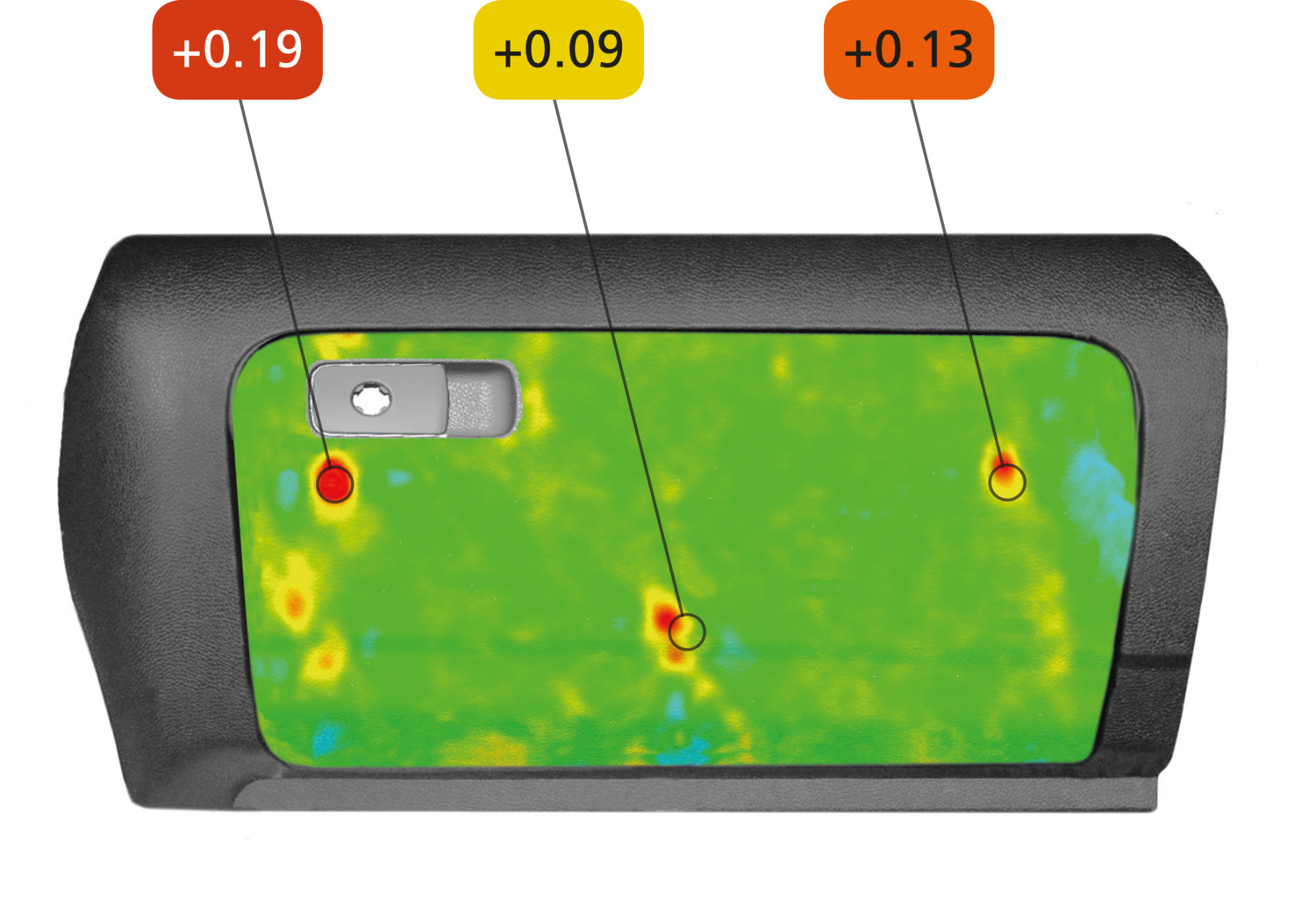

    工作流程:光源发出照明光;高速摄影机收集目标区域反射光,并以每秒上万帧甚至几十万帧图像的速率进行拍摄记录;然后将图像传输到移动控制终端;三维测试数据的数字图像关联和点跟踪算法进行分析。软件对比形变前后图像变化,找到图像相关区域从而计算出物体表面位移及应变分布,关键节点的运动轨迹追踪及模态分析。
